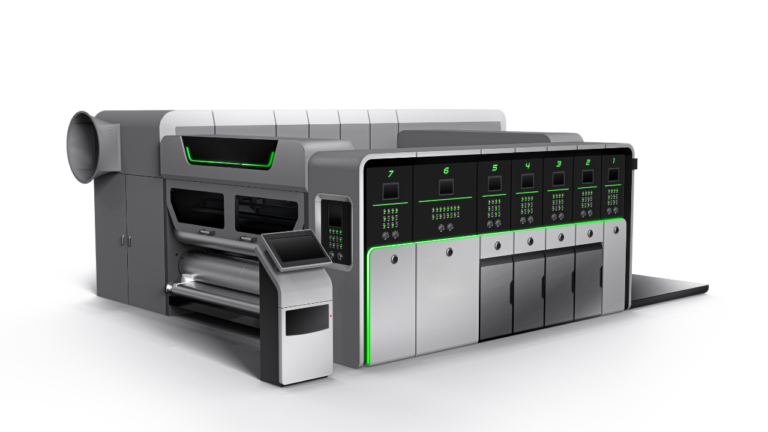

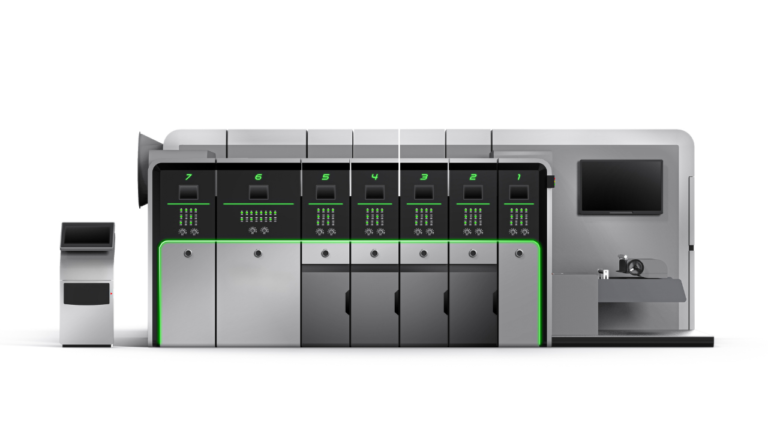

La EKS-1224V Macchina Flexografica con Taglio Longitudinale Cartone e Trasferimento a Vuoto
(Slitting Machine Vacuum Type), è una macchina avanzata progettata per la stampa flessografica con taglio longitudinale del cartone e dotata di un sistema di trasferimento a vuoto. Questo innovativo sistema utilizza una serie di fori collegati a una pompa a vuoto per mantenere il cartone in posizione durante il processo di taglio, garantendo una precisione e un controllo superiori.
Caratteristiche Principali:
- Precisione Elevata: Il sistema di trasferimento a vuoto assicura che il cartone rimanga fermo, riducendo al minimo il rischio di scivolamenti o spostamenti durante il taglio.
- Versatilità: Capace di gestire una vasta gamma di spessori e tipi di cartone, inclusi quelli più sottili o flessibili.
- Riduzione dei Danni: Poiché il cartone non viene spinto o tirato meccanicamente, il rischio di danneggiamento del materiale è significativamente ridotto.
- Velocità e Efficienza: Progettata per operare a velocità elevate, questa macchina può raggiungere fino a 200 pezzi al minuto, con una velocità economica ottimale tra 0 e 180 pezzi al minuto.
| Categoria | Dettagli |
|---|---|
| Velocità | |
| Velocità di progetto | 200 pezzi/min |
| Velocità economica | 0-180 pezzi/min |
| Gestione della Carta | |
| Formato massimo della carta | 1200 mm x 2550 mm |
| Formato mettifoglio | 1400 mm x 2550 mm |
| Formato minimo della carta | 350 mm x 650 mm |
| Capacità di Stampa | |
| Formato massimo di stampa | 1200 mm x 2400 mm |
| Caratteristiche del Cartone | |
| Cartone Ondulato | B, C, E, A/B, B/C, A/B/C (1.7 mm – 13 mm) |
| Spessore del cartone | 1.8 mm – 12 mm |
| Piastra di Stampa | |
| Spessore della piastra di stampa | 3.94 mm – 7.2 mm |
| Rullo di Stampa | |
| Diametro del rullo di stampa | 405 mm |
| Rullo Fustellatore | |
| Diametro del rullo fustellatore (con fustella) | 410 mm |
| Diametro del rullo fustellatore (senza fustella) | 360 mm |
| Precisione | |
| Precisione di registrazione di stampa | ≤±0.50 mm |
| Precisione di scanalatura | ≤±1.0 mm |
| Precisione di fustellatura | ≤±1.5 mm |
| Specifiche di Slotting | |
| Profondità minima dello slot (scanalatura) | 7 x 320 mm |
| Distanza minima dello slot (scanalatura) | 160 x 160 x 160 x 160 mm |
| Distanza minima dello slot (scanalatura) | 300 x 100 x 300 x 100 mm |
| Altre Specifiche | |
| Spessore del telaio | 60 mm |
| Peso della macchina | 35 TON |
| Potenza totale | 75 KW |
| PLC/Inverter/Touch Screen | Delta |
| Componenti Elettrici | Schneider |
| Motore Principale | ABB |
| Cuscinetti | NSK/HRB |
| Valvola Solenoide | AIRTEC |
| Materiale degli Ingranaggi | 20CrMnTi (lega di acciaio al carbonio con cromo, manganese e titanio) |
| Materiali | MAXDURA/POLICART |
Considerazioni sulla Manutenzione:
La macchina richiede una manutenzione regolare per garantire che i fori di aspirazione non si intasino e che la pompa a vuoto funzioni correttamente, mantenendo l’efficienza operativa.
Con il suo sistema di trasferimento a vuoto, la EKS-1224V Macchina Flexografica con Taglio Longitudinale Cartone e Trasferimento a Vuoto (Slitting Machine Vacuum Type), rappresenta una soluzione all’avanguardia per il taglio longitudinale del cartone, offrendo precisione, versatilità e affidabilità e ideale anche per la produzione di scatole per pizza (pizza box) e stampa su cartone patinato.
Sistemi di Stampa Disponibili:
Rulli Anilox in Ceramica + Doctor Blade
Alta definizione e controllo preciso dell’inchiostro
Ideale per materiali lisci e dettagli fini (es. carta patinata, etichette, imballaggi premium)
Lunga durata e colori brillanti
Rulli Anilox + Rulli in Gomma + Doctor Blade
Perfetto per cartone ondulato e materiali porosi
Maggiore elasticità per una copertura uniforme
Ideale per imballaggi industriali e stampe robuste
Uso Combinato di Rulli Anilox in Ceramica + Rulli in Gomma
Precisione e versatilità per imballaggi misti
Stampa dettagliata e copertura uniforme su diverse superfici
Ottimizzazione dei costi mantenendo alta qualità
Per la stampa su carta patinata, la combinazione Rulli Anilox in Ceramica + Doctor Blade garantisce massima qualità, definizione nitida e colori brillanti senza sbavature.
